Panduan Lengkap Sistem Penyingkiran Habuk Basah Pengeringan Coke Untuk Loji Coking Metalurgi
Rumah / Berita / Berita Industri / Panduan Lengkap Sistem Penyingkiran Habuk Basah Pengeringan Coke Untuk Loji Coking Metalurgi
Panduan Lengkap Sistem Penyingkiran Habuk Basah Pengeringan Coke Untuk Loji Coking Metalurgi
Oleh admin
Memahami Cabaran dalam Operasi Pengeringan Kokas
Pengeringan kok ialah proses kritikal dalam loji metalurgi dan kok, tetapi ia menjana cabaran operasi yang ketara. Relau pengeringan menghasilkan gas serombong suhu tinggi yang sarat dengan zarah halus, bersama kesan sebatian sulfur dan wap berasid. Aliran sisa yang kompleks ini memberikan pelbagai masalah kepada pengendali loji.
Sistem penapisan kering tradisional bergelut dengan keadaan ini. Suhu tinggi berisiko merosakkan media penapis, manakala komposisi kimia ekzos mempercepatkan kakisan peralatan. Banyak kemudahan menghadapi ketidakpatuhan terhadap peraturan alam sekitar, yang membawa kepada penutupan mahal dan penalti kawal selia. Penyelenggaraan peralatan menjadi kerap dan mahal, memberi kesan kepada kecekapan pengeluaran dan keuntungan keseluruhan.
Cabaran ini menuntut penyelesaian yang lebih mantap yang direka khusus untuk persekitaran perindustrian suhu tinggi, beban habuk tinggi. Di sinilah teknologi menyental basah menjadi penting untuk operasi metalurgi moden.
Apakah itu Sistem Scrubber Basah Pengeringan Coke?
A penyental basah pengeringan kok ialah sistem kawalan alam sekitar bersepadu yang direka khusus untuk aplikasi loji metalurgi dan coking. Sistem ini menggabungkan pengumpulan habuk, pengurangan suhu, dan penyingkiran sebatian sulfur awal dalam satu radas bersatu.
Komponen dan Struktur Teras

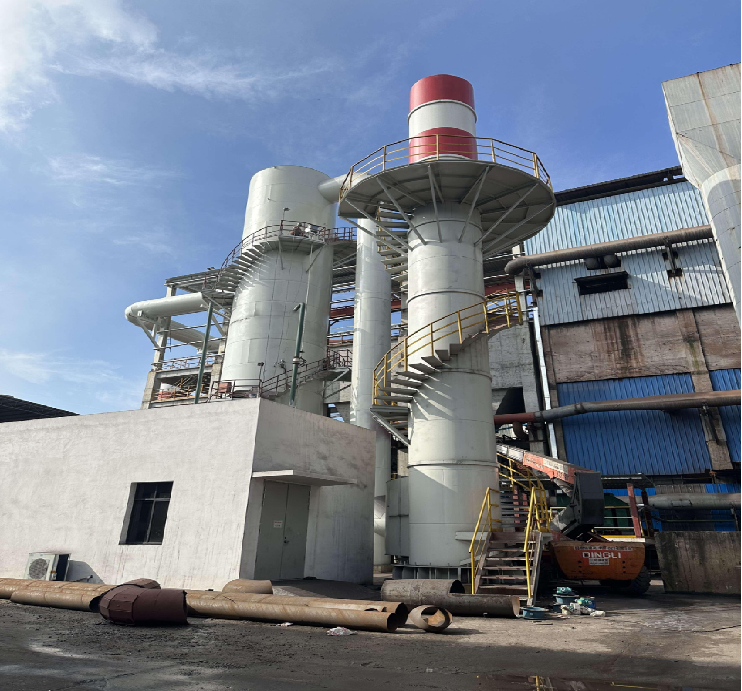

Sistem ini terdiri daripada menara keluli menegak sebagai bejana hubungan utama. Ciri-ciri menara:
Pengepala semburan dalaman berbilang peringkat untuk pengedaran cecair yang konsisten
Tangga pemeriksaan lingkaran dengan platform keselamatan untuk akses penyelenggaraan
Sistem paip masuk dan keluar untuk penghalaan gas serombong
Ruang penyingkiran kabus untuk memisahkan titisan air yang terperangkap
Susunan ekzos yang dipasang di atas untuk pelepasan gas bersih
Unit rawatan dan pemulihan air edaran bersepadu
Komponen ini berfungsi secara bersama sebagai penyelesaian satu pakej yang lengkap, memerlukan pemasangan minimum di tapak dan integrasi dengan infrastruktur pengeluaran sedia ada.
Permohonan yang Dimaksudkan
Teknologi ini amat sesuai untuk:
Rawatan ekzos tanur kok dan pengering dram
Operasi pengeringan sanga keluli
Pengurusan gas ekor relau pensinteran logam
Pengumpulan habuk industri suhu tinggi yang memerlukan penyejukan serentak
Prinsip Operasi dan Aliran Proses
Memahami bagaimana a pengumpul habuk basah beroperasi membantu menjelaskan mengapa teknologi ini lebih baik untuk aplikasi pengeringan kok. Proses ini melibatkan beberapa peringkat bersepadu yang berfungsi serentak untuk mencapai peningkatan kualiti udara yang menyeluruh.
Proses Rawatan
Peringkat 1: Pengambilan dan Hubungan - Gas serombong panas daripada peralatan pengeringan kok memasuki menara penyental melalui sambungan salur masuk yang lebih rendah. Halaju gas dikawal untuk mengoptimumkan masa sentuhan tanpa menghasilkan penurunan tekanan yang berlebihan merentasi sistem.
Peringkat 2: Pengabusan Cecair - Sistem semburan pelbagai peringkat mengedarkan cecair pencuci ke seluruh ruang menara. Corak semburan menghasilkan kabus tebal yang memaksimumkan sentuhan kawasan permukaan antara titisan cecair dan aliran gas yang masuk.
Peringkat 3: Tangkapan Zarah - Zarah habuk berlanggar dengan titisan air dan terperangkap. Pengurangan suhu berlaku dengan cepat apabila gas bersuhu tinggi menukar haba dengan cecair penyental yang lebih sejuk. Gabungan tangkapan basah dan penyejatan penyejatan menjadikan proses ini sangat cekap berbanding kaedah kering.
Peringkat 4: Pemisahan Kabus - Gas terawat naik melalui bahagian penyingkiran kabus, di mana daya emparan dan hentakan mengeluarkan titisan air yang terperangkap. Ini memastikan udara pelepasan memenuhi kedua-dua keperluan alam sekitar dan keselamatan.
Peringkat 5: Pelepasan Ekzos - Gas yang telah dibersihkan dan disejukkan keluar melalui timbunan atas pada suhu dan kepekatan zarah yang berkurangan dengan ketara, memenuhi ambang pematuhan peraturan.
Peringkat 6: Kitar Semula Air - Cecair cucian sarat habuk mengalir ke tangki pengumpulan bahagian bawah, di mana pengendapan graviti memisahkan pepejal. Air jernih diedarkan semula untuk menyemburkan kepala melalui sistem pengepaman khusus, manakala enap cemar termendap dikeluarkan secara berkala untuk pelupusan yang betul.
Mengapa Menggosok Basah Mengatasi Prestasi Penapisan Kering
Penapis beg kering bergantung pada pengasingan mekanikal dan mengalami had kritikal dalam perkhidmatan pengeringan kok suhu tinggi. Media penapis merosot dengan cepat melebihi suhu tertentu, memerlukan penggantian berterusan dan menyebabkan gangguan pengeluaran. Selain itu, penapis kering tidak boleh menyejukkan gas atau mengeluarkan komponen wap berasid.
Menggosok basah menghapuskan kekangan ini. Air menyediakan kapasiti terma yang wujud untuk penyejukan, menghalang degradasi media penapis, dan meneutralkan secara kimia sebatian sulfur berasid. Teknologi ini mengendalikan suhu ekstrem yang akan memusnahkan penapis mekanikal dalam beberapa hari beroperasi.
Kelebihan Teras untuk Operasi Metalurgi
Keupayaan Suhu Tinggi yang Luar Biasa
Pengeringan kok menghasilkan gas serombong selalunya melebihi 200 darjah Celsius. Rejim suhu ini memusnahkan sistem penapisan mekanikal dalam beberapa jam. Teknologi penyental basah beroperasi dengan pasti di seluruh rangkaian ini, menyejukkan gas kepada suhu pelepasan yang selamat sambil mengekalkan integriti struktur. Pelaburan peralatan dilindungi daripada kerosakan degradasi haba.
Integrasi Pelbagai Fungsi
Satu unit menjalankan tiga fungsi kritikal serentak: pengumpulan zarah, penyejukan ekzos, dan peneutralan gas asid awal. Ini menghapuskan keperluan untuk pengumpul habuk berasingan, menara penyejuk, dan sistem rawatan kimia, mengurangkan perbelanjaan modal dan keperluan ruang lantai dengan ketara.
Pembinaan Perindustrian Teguh
Reka bentuk menara menegak berdiameter besar menahan keadaan proses yang agresif. Pembinaan keluli dengan lapisan tahan kakisan pilihan menampung sebatian sulfur berasid dan aliran gas berkelajuan tinggi. Platform penyelenggaraan bersepadu dan tangga spiral menyediakan akses selamat untuk aktiviti pemeriksaan dan pembaikan, mengurangkan masa henti dan kos perkhidmatan. Struktur fizikal yang besar menahan ubah bentuk di bawah tekanan kitaran haba dan tekanan.
Fleksibiliti Reka Bentuk Boleh Disesuaikan
Kapasiti sistem, konfigurasi dalaman dan pemilihan bahan menyesuaikan diri dengan keperluan loji tertentu. Isipadu pemprosesan terdiri daripada pengering tambahan kecil kepada sistem ekzos tanur utama yang besar. Spesifikasi bahan boleh menggabungkan keluli tahan karat, keluli karbon bergaris getah, atau salutan khusus berdasarkan penilaian kehakisan dan parameter belanjawan. Pelanggan menerima penyelesaian kejuruteraan dan bukannya peralatan generik.
Pematuhan Alam Sekitar yang Stabil
Kepekatan habuk salur keluar secara konsisten memenuhi ambang kawal selia tanpa logik kawalan yang rumit atau perubahan media yang kerap. Sistem ini mengekalkan pematuhan semasa kadar pengeluaran yang berbeza-beza dan turun naik kualiti bahan api, menghapuskan risiko penalti dan ketidakpastian operasi.
Perbandingan Teknikal: Menggosok Basah lwn Penapisan Kering
| Kriteria | Penggosok Basah | Penapis Beg Kering |
|---|---|---|
| Toleransi Suhu | Sehingga 260 C | Sehingga 130 C |
| Kekerapan Penggantian Media | Minimum (tiada) | Setiap 12-24 bulan |
| Penyingkiran Gas Asid | Ya (dengan bahan tambahan) | Tidak |
| Penyejukan Bersepadu | ya | Tidak |
| Kebolehpercayaan Operasi | Tinggi (90% masa beroperasi) | Sederhana (70-80%) |
| Penggunaan Air | Sederhana (kitar semula) | Tidakne |
| Kos Operasi Tahunan | Bawah (5-7K) | Lebih tinggi (15-20K) |
Perbandingan ini menunjukkan bahawa teknologi penyental basah memberikan prestasi unggul untuk aplikasi metalurgi di mana keadaan suhu tinggi, beban habuk tinggi adalah parameter operasi standard.
Parameter Pemilihan dan Reka Bentuk
Maklumat Kritikal untuk Saiz Sistem
Pemilihan peralatan yang betul memerlukan penilaian menyeluruh tentang keadaan operasi khusus anda. Jurutera memerlukan data berikut untuk membangunkan cadangan yang tepat dan memastikan prestasi yang memuaskan:
Kadar aliran isipadu gas ekzos (diukur dalam meter padu sejam atau CFM)
Julat suhu gas masuk dan turun naik yang dijangkakan
Kepekatan habuk di salur masuk (gram per meter padu atau butiran per kaki padu)
Pengagihan saiz zarah habuk dan analisis komposisi
Kehadiran dan kepekatan sebatian kimia (sulfur oksida, hidrogen sulfida)
Terdapat jejak pemasangan dan pelepasan ketinggian
Ciri kualiti air dan ketersediaan di kemudahan
Piawaian pelepasan alam sekitar yang digunakan untuk bidang kuasa anda
Jadual pengeluaran dan peratusan ketersediaan sistem yang diperlukan
Pendekatan Penyelesaian Turnkey
Pembekal moden menyediakan penyelesaian bersepadu yang komprehensif yang menghapuskan kerumitan daripada proses perolehan anda. Di luar kapal penyental utama, sistem lengkap termasuk:
Salur masuk dan keluar yang direka bentuk dengan sambungan pengembangan yang betul
Pam edaran emparan dinilai untuk tugas industri berterusan
Muncung pengepala semburan automatik untuk pengedaran cecair seragam
Peralatan pengumpulan dan pengendalian enapcemar
Sistem kawalan elektrik dengan pemantauan suhu dan tekanan
Rangka kerja sokongan struktur direka bentuk untuk keadaan tapak anda
Dokumentasi teknikal dan manual operasi yang lengkap
Pentauliahan sokongan dan latihan kakitangan
Pendekatan berpakej ini memudahkan perolehan, pemasangan dan pengurusan berterusan berbanding dengan memasang komponen daripada berbilang vendor.
Keperluan Pemasangan, Operasi dan Penyelenggaraan
Keperluan Pemasangan Tapak
Penggunaan yang berjaya bergantung pada perancangan dan pelaksanaan yang betul semasa fasa pemasangan. Lokasi mesti menyediakan kapasiti asas yang mencukupi untuk berat menara yang diisi, biasanya antara 5 hingga 15 tan bergantung pada saiz kapal. Saliran yang betul untuk pelupusan enap cemar dan pelepasan air adalah penting. Sambungan utiliti untuk kuasa elektrik dan bekalan air mesti disahkan sebelum ketibaan peralatan.
Penjajaran menegak struktur menara adalah penting untuk pengagihan aliran dalaman yang seimbang dan prestasi optimum. Pasukan pemasangan profesional menggunakan instrumen ketepatan untuk mengesahkan penjajaran paip dalam piawaian industri. Sambungan saluran yang dimeterai dengan betul menghalang pintasan udara dan mengekalkan kecekapan pengumpulan.
Operasi Harian dan Mingguan
Setelah beroperasi, sistem memerlukan pengurusan hands-on yang minimum. Operator harus memantau suhu masuk, mengekalkan parameter dalam spesifikasi reka bentuk. Tolok tekanan menjejaki rintangan sistem, memberikan amaran awal tentang kemungkinan tersumbat atau isu operasi. Paras air dalam kolam pengumpulan memerlukan pengesahan visual berkala. Pemeriksaan visual asas untuk kebocoran atau corak bunyi yang luar biasa membantu mengenal pasti keperluan penyelenggaraan lebih awal.
Program Penyelenggaraan Berjadual
Bulanan: Bersihkan muncung semburan untuk mengelakkan pengumpulan mineral yang mengurangkan kecekapan pengabusan. Periksa galas pam dan pengedap untuk sebarang tanda haus.
Suku tahunan: Pembuangan enap cemar dari lembangan pengumpulan. Sampel dan analisis air kitar semula untuk keseimbangan pH dan kepekatan perencat kakisan. Periksa permukaan dalaman yang boleh diakses untuk pengumpulan skala.
Tahunan: Pemeriksaan profesional permukaan menara dalaman oleh juruteknik bertauliah. Penggantian pengedap pam jika haus jelas. Analisis sistem rawatan air lengkap dan kemungkinan penggantian bahan tambahan kimia.
Jadual penyelenggaraan pencegahan ini biasanya menelan kos satu perlima daripada perbelanjaan yang berkaitan dengan pembaikan kecemasan dan penutupan yang tidak dirancang.
Prestasi Alam Sekitar dan Pematuhan Kawal Selia
Keupayaan Pengurangan Emisi
Operasi pengeringan kok memberikan cabaran kualiti udara yang kompleks melangkaui pengumpulan habuk mudah. Ekzos suhu tinggi membawa sebatian organik meruap, sulfur dioksida, dan zarah halus yang mengancam pematuhan alam sekitar. Penyental basah yang direka bentuk dan dikendalikan dengan betul menangani ketiga-tiganya secara serentak.
Pengurangan bahan zarah biasanya melebihi 95 peratus apabila direka untuk kepekatan habuk masuk tertentu. Pengurangan suhu dari salur masuk ke alur keluar mencecah 80-100 darjah Celsius, yang memanfaatkan peralatan hiliran dan mengurangkan kesan haba terhadap kualiti udara tempatan. Kecekapan penyingkiran sebatian sulfur berjulat dari 60-80 peratus melalui pembubaran dalam air kitar semula, dengan prestasi yang dipertingkatkan boleh dicapai melalui dos aditif alkali.
Pengurusan Aliran Sisa
moden menara basuh gas serombong teknologi menggabungkan kitar semula air untuk meminimumkan jejak alam sekitar dan kos operasi. Enap cemar yang terkumpul mendap di dalam lembangan untuk penyingkiran berkala, menumpukan sisa kepada isipadu yang boleh diurus. Banyak kemudahan berjaya menghantar bahan ini kepada pemproses sisa industri yang sesuai dan bukannya tapak pelupusan, menyokong prinsip ekonomi pekeliling.
Kualiti pelepasan air bertambah baik secara berterusan melalui proses kitar semula apabila sedimen mendap dan pepejal terampai berkurangan. Pelepasan air akhir, jika perlu, biasanya hanya memerlukan pelarasan pH asas sebelum pelepasan alam sekitar.
Memenuhi Piawaian Kawal Selia
Agensi alam sekitar di seluruh dunia menetapkan had pelepasan khusus untuk habuk, suhu dan sebatian kimia daripada proses perindustrian. Teknologi penyental basah secara konsisten memenuhi atau melebihi keperluan ini, biasanya beroperasi dengan margin 30-40 peratus di bawah ambang kawal selia. Ini menyediakan penimbal operasi untuk variasi kadar pengeluaran dan perubahan kualiti bahan api yang sebaliknya akan menyebabkan pelanggaran pematuhan.
Justifikasi Ekonomi dan Nilai Jangka Panjang
Pertimbangan Pelaburan Modal
Sistem penyental basah bersepadu yang lengkap untuk operasi coking bersaiz sederhana biasa memerlukan pelaburan modal dalam julat yang biasanya dibenarkan oleh keperluan pematuhan alam sekitar dan nilai perlindungan pengeluaran. Walaupun kos sistem awal melebihi alternatif pengumpulan kering yang mudah, jumlah kos pemilikan secara ketara lebih mengutamakan penyentalan basah apabila dianalisis dalam tempoh operasi 10 tahun.
Faktor kos utama termasuk:
Pembinaan kapal dan komponen dalaman: 40-45 peratus daripada jumlah keseluruhan
Pengepaman, paip, dan peralatan tambahan: 25-30 peratus
Kawalan, instrumentasi dan elektrik: 15-20 peratus
Pemasangan, ujian dan pentauliahan: 10-15 peratus
Pengurangan Kos Operasi Dari Masa
Sistem penapis kering mengumpul perbelanjaan berterusan yang ketara melalui penggantian penapis, yang berlaku beberapa kali setiap tahun dalam aplikasi suhu tinggi. Penggosok basah menghapuskan perbelanjaan berulang ini hampir keseluruhannya. Kos penggunaan air diimbangi melalui sistem kitar semula yang memulihkan dan menggunakan semula 80-90 peratus daripada jumlah yang diedarkan. Penggunaan elektrik untuk operasi pam adalah sederhana berbanding keperluan udara termampat untuk pembersihan nadi penapis kering.
Kelebihan kos operasi tahunan untuk menyental basah biasanya mencecah 10,000 hingga 15,000 unit mata wang berbanding sistem penapisan kering yang setara dalam tempoh lima tahun. Penjimatan ini sahaja mewajarkan pemilihan sistem berdasarkan analisis ekonomi semata-mata, sebelum mempertimbangkan kebolehpercayaan dan faedah pematuhan alam sekitar.
Nilai Pengurangan Risiko
Pelanggaran alam sekitar membawa hukuman daripada denda sederhana kepada perintah penutupan kemudahan, bergantung pada keterukan bidang kuasa. Gangguan pengeluaran akibat kegagalan peralatan kos lebih besar daripada penyelenggaraan sistem rutin. Premium insurans mencerminkan kebolehpercayaan operasi dan sejarah pematuhan alam sekitar. Sistem penyental basah mengurangkan ketiga-tiga kategori risiko secara serentak, memberikan perlindungan kewangan melebihi penjimatan kos operasi langsung.
Soalan Lazim
S1: Berapa banyak air yang digunakan oleh sistem penyental basah setiap hari?
Penggunaan air bergantung pada saiz sistem dan suhu gas masuk, biasanya antara 100 hingga 500 liter sejam operasi. Walau bagaimanapun, sistem kitar semula bersepadu mengembalikan 80-90 peratus daripada volum ini untuk digunakan semula, dengan ketara mengurangkan penggunaan bersih. Kebanyakan kemudahan mendapati bahawa keperluan air solek adalah sangat sederhana, selalunya kurang daripada 10-20 liter sejam selepas mengambil kira kecekapan kitar semula dan kehilangan penyejatan.
S2: Apakah yang berlaku jika bekalan air terganggu semasa operasi?
Beroperasi tanpa peredaran semburan aktif dengan cepat akan membawa kepada kerosakan sistem daripada sentuhan gas suhu tinggi dengan permukaan dalaman yang kering. Sistem moden termasuk interlock penutupan automatik yang menghentikan suapan pengeluaran jika tekanan air turun di bawah paras minimum. Perlindungan ini menghalang kerosakan bencana dan memberi masa kepada operator untuk menangani isu bekalan sebelum memulakan semula pengeluaran.
S3: Berapa kerapkah enap cemar mesti dikeluarkan dari lembangan pengumpulan?
Kadar pengumpulan enap cemar bergantung pada kepekatan habuk masuk dan saiz sistem. Kemudahan biasa mengalih keluar bahan yang telah diselesaikan setiap bulan, walaupun beberapa aplikasi beban habuk tinggi memerlukan pengalihan keluar mingguan. Besen koleksi moden menggabungkan bahagian bawah cerun dan pelabuhan longkang yang memudahkan pengosongan lengkap tanpa kemasukan manual ke dalam ruang terkurung. Kebanyakan kemudahan berkontrak dengan pakar sisa industri untuk pengumpulan berkala dan pelupusan yang betul.
S4: Bolehkah sistem penyental basah mengendalikan penyingkiran sebatian sulfur tanpa bahan tambahan kimia?
Air sahaja menyediakan keupayaan penyingkiran sebatian sulfur terhad, biasanya 30-40 peratus kecekapan melalui pembubaran mudah. Prestasi dipertingkat yang memerlukan kecekapan penyingkiran 70-80 peratus memerlukan dos aditif alkali untuk meneutralkan gas berasid secara kimia. Natrium hidroksida atau penambahan buburan alkali adalah amalan standard dalam sistem profesional. Peralatan dos beroperasi secara automatik berdasarkan analisis gas keluar, meminimumkan penggunaan bahan kimia sambil mengekalkan prestasi sasaran.
S5: Apakah latihan penyelenggaraan yang diperlukan oleh pengendali loji?
Sistem penyental basah adalah kurang kompleks daripada persediaan penapisan kering yang setara. Latihan biasanya memerlukan 1-2 hari arahan tangan yang meliputi operasi pam, pembersihan muncung, prosedur penyingkiran enapcemar dan penyelesaian masalah asas. Kebanyakan pengendali cepat menjadi mahir dengan tugas penyelenggaraan rutin. Sokongan juruteknik profesional daripada pembekal tersedia untuk pemeriksaan tahunan yang lebih kompleks atau penggantian komponen.
S6: Bagaimanakah prestasi berubah jika kepekatan habuk masuk melebihi spesifikasi reka bentuk?
Beban habuk yang besar mengurangkan kecekapan pengumpulan secara sederhana dan mempercepatkan pengumpulan enap cemar, memerlukan pembersihan besen yang lebih kerap. Reka bentuk moden menggabungkan margin kapasiti untuk mengendalikan variasi operasi biasa tanpa kehilangan prestasi yang ketara. Walau bagaimanapun, operasi berterusan di atas spesifikasi reka bentuk akhirnya akan memerlukan peningkatan sistem atau peringkat pengumpulan tambahan untuk mengekalkan pematuhan. Pemantauan tetap melalui pengukuran habuk saluran keluar memberikan amaran awal jika pelarasan diperlukan.
S7: Adakah terdapat kebimbangan bunyi bising dengan pemasangan menara penyental yang besar?
Sistem penyental basah beroperasi secara agak senyap berbanding pengumpul kering dengan acara pembersihan nadi yang kuat. Operasi pam edaran dan aliran gas melalui menara menjana paras bunyi biasanya di bawah 85 desibel pada jarak, memenuhi kebanyakan standard kemudahan industri. Bahan pengecilan bunyi tambahan boleh digabungkan jika kekangan bunyi tertentu wujud di tapak pemasangan.
S8: Apakah jangka hayat perkhidmatan sistem penyental basah?
Sistem yang diselenggara dengan baik biasanya beroperasi dengan jayanya selama 15-20 tahun sebelum penggantian komponen utama diperlukan. Pembinaan keluli yang teguh menahan haus operasi apabila penyelenggaraan pencegahan diikuti secara konsisten. Pengepala semburan, pengedap pam dan komponen dalaman bukan ferus mungkin memerlukan penggantian pada selang 7-10 tahun bergantung pada kualiti air dan komposisi kimia gas yang diproses. Jangka hayat perkhidmatan yang dilanjutkan ini meningkatkan prestasi ekonomi jangka panjang dengan ketara berbanding alternatif yang memerlukan penggantian yang kerap.
